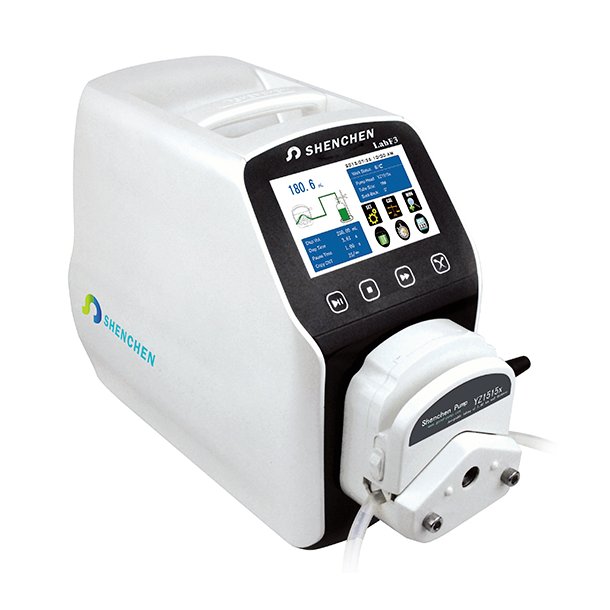

Bomba de dispensación peristáltica de flujo medio LabF3 con control mediante pantalla táctil
La bomba de dispensación LabF3 es la opción ideal para la producción industrial y el uso en laboratorios. Se trata de una bomba peristáltica inteligente (bomba de tubo) con función de dispensación apropiada para volúmenes de flujos altos, de elevada eficiencia y una dispensación de alta precisión.
La bomba peristáltica LabF3 tiene una carcasa de plástico ABS, diseño optimizado y control mediante pantalla táctil, lo que proporciona una fácil operación y la visualización dinámica del estado de la bomba en todo momento. A través de dicha pantalla se obtiene una vista general de la dispensación en curso, como pueden ser los datos de dispensación, parámetros de configuración y así como la posibilidad de configuración del sistema en la misma pantalla.
El rango de velocidad es de 0,1 a 350 rpm y el flujo oscila entre 0.0002 y 1330 ml/min.
Puede conectar un pedal (viene incluido) o realizar un control externo mediante señal de conmutación. La señal de salida puede utilizarse para el monitoreo remoto de la bomba.
Funciones y características
- Visor de cristal líquido de colores naturales de 4.3 pulgadas, de robustez industrial, con calidad de imagen clara. Visualización dinámica del estado de trasvase en tiempo real. Visualización de: flujo, velocidad del motor, parámetros de configuración y configuración del sistema en la misma pantalla.
- El motor de pasos proporciona control preciso.
- Función de calibración inteligente, calibra el caudal y el volumen de dispensación a fin de asegurar la exactitud del flujo. Apropiado para trasvasar líquidos a alta precisión.
- Función de relleno rápido que puede arrastrar y también llenar el tubo de fluido.
- Función de memoria de corte de corriente que guarda los parámetros de funcionamiento a tiempo en caso de interrupción repentina - seguro y confiable.
- Sistema automático de control de temperatura que reduce el ruido del ventilador eficientemente.
- Importante característica antibloqueo con diseño de voltaje alto, apropiado para entornos complejos y de suministro eléctrico inestable.
- Función de recuento de dispensación, en este caso será necesario borrar el número manualmente. Es conveniente para contar la cantidad total de dispensaciones cuando se dispensa manualmente.
- Función de microajuste en línea: puede ajustar el flujo durante el avance del proceso para evitar errores de relleno provocados por fatiga del tubo y disminución de la elasticidad.
- La bomba puede guardar 60 modos de relleno usados de forma habitual.
- Configuración del ángulo de retrosucción para evitar el goteo de líquido cuando la bomba se detiene.
- Control externo de función de arranque/parada: puede conectar un pedal o un control por ordenador cuando trabaje en una línea de relleno.
- Pulverizador para placa de circuito con tres capas (antipolvo, antihumedad, antiestática y resistente a la corrosión)
Especificación técnica
- Rango de flujo: 0.0002 a 1330 ml/min/canal
- Rango de velocidad: 0,1 a 350 rpm
- Resolución de la velocidad: 0.01 rpm
- Rango de volumen de dispensación: 0.1 a 9999.99 ml
- Resolución de volumen de dispensación: 0.01 ml
- Tiempo de dispensación: 0.5 a 9999.99 s
- Tiempo de pausa: 0.5 a 9999.99 s
- Resolución del tiempo: 0.01 s
- Número de copias: 1 a 9999, "0" significa ilimitado
- Ángulo de retrosucción: 0 a 360°
- Precisión de dispensación: <±0.5 %
- Tipo de motor: Motor de pasos
- Visor: Visor de cristal líquido de colores naturales de 4.3 pulgadas de calidad industrial
- Método de control: Pantalla táctil y teclado de membrana
- Arranque/parada, señal de dirección: Señal de conmutación pasiva, como pedal. Señal de conmutación activa: 5 V, 12 V y 24 V (opcional)
- Interfaz de comunicación: RS232/RS485 soportan el protocolo MODBUS (modo RTU)
- Presión de salida:
0.1 Mpa (espesor de pared del tubo: 0.86 a 1.0 mm)
0.1 a 0.27 Mpa (espesor de pared del tubo: 1.6 a 2.4 mm) - Consumo de energía: < 50 W
Parámetros
| Motor | Cabezal de bomba | Tamaño del tubo (#) | DI x EP (mm) | Flujo (ml/min/canal) de 1 - 350 rpm (medido con agua) |
| LabF3 | YZ1515x 1 canal y 4 rodillos |
13 | 0.8×1.6 | 0,07 -24,5 |
| 14 | 1.6×1.6 | 0,27 - 94,5 | ||
| 19 | 2.4×1.6 | 0,55 - 192,5 | ||
| 16 | 3.1×1.6 | 0,82 -287 | ||
| 25 | 4.8×1.6 | 1,7 - 595 | ||
| 17 | 6.4×1.6 | 2,9 - 1.015 | ||
| 18 | 7.9×1.6 | 3,8 - 1.330 | ||
| YZ2515x 1 canal y 4 rodillos |
15 | 4.8×2.4 | 1,7 - 595 | |
| 24 | 6.4×2.4 | 2,9 - 1.015 | ||
| EasyPumpIII 1 canal y 4 rodillos |
13 | 0.8×1.6 | 0.053~19 | |
| 14 | 1.6×1.6 | 0.27~95 | ||
| 19 | 2.4×1.6 | 0.55~193 | ||
| 16 | 3.1×1.6 | 0.93~327 | ||
| 25 | 4.8×1.6 | 1,97~688 | ||
| 17 | 6.4×1.6 | 3,33~1167 | ||
| 18 | 7.9×1.6 | 4,30~1505 | ||
| EasyPumpIV 1 canal y 4 rodillos |
15 | 4.8×2.4 | 1,80~630 | |
| 24 | 6.4×2.4 | 2,73~957 | ||
| 35 | 7.9×2.4 | 3,83~1342 | ||
| 36 | 9.6×2.4 | 5,17~1808 | ||
| EasyPumpVI 2 canales y 4 rodillos |
13 | 0.8×1.6 | 0.053~19 | |
| 14 | 1.6×1.6 | 0.27~95 | ||
| 19 | 2.4×1.6 | 0.55~193 | ||
| 16 | 3.1×1.6 | 0.93~327 | ||
| 25 | 4.8×1.6 | 1,97~688 |
Nota: Si seleciona un cabezal de bomba con 6 rodillos YZ1515x, el flujo será alrededor de 2/3 de la versión con 3 rodillos
Material del cabezales de la bomba (YZ1515x y YZ2515x)
- La PSF (polisulfona) es blanca, tiene buena rigidez y alta precisión. Por lo general se utiliza en laboratorios de investigación y como dispositivo para análisis de apoyo. El material PSF es resistente a temperaturas de entre -100 °C a 150 °C y también a la corrosión de la mayoría de las sales, las bases y los ácidos inorgánicos.
- El PPS (sulfuro de polifenileno) es negro y es resistente a la corrosión por disolvente orgánico. Es apropiado para uso industrial y para condiciones de funcionamiento desfavorables. Presenta alta rigidez y precisión. El material PPS es resistente a temperaturas de 200 °C.
Vídeos
High accuracy dispensing with the LabF6-III dispensing pump
Using the Speed Dispensing Function for dosing viscous liquids with the LabF6-III
How to use the Common Mode function on the LabF6-III
How to add an often used setting in Common Mode on the LabF6-III
How to calibrate the LabF6-III peristaltic pump
Dispensing with the LabF6-III metering pump and filling stand
Filling 50 ml with the LabF6-III peristaltic dispensing pump and handheld dispensing controller
Filling 18 ml with the LabF6-III peristaltic dispensing pump and handheld dispensing controller
Filling 8 ml with the LabF6-III peristaltic dispensing pump and handheld dispensing controller
LabF6 peristaltic pump working with XYZ robot
The LabF6-III pump with EasyPump pump head has high accuracy
| Certificaciones/Conformidades | Solo imagen representativa |
| Peso | 5,12 kg |
| Color | Blanco, Negro |
| Material | ABS |
| Certificación CE | Si |
| Clasificación del IP | IP31 |
| Velocidad | 1-350 rpm |
| Tasa de Flujo | 0.07-1330 ml/min |
| Fuente de alimentación | AC220V +10%, 50Hz/60Hz (standard), AC110V + 10%, 50Hz/60Hz (opcional) |
| Temperatura de Funcionamiento | 0-40 ℃ |
| Humedad Relativa | < 80% |
| Tamańo (longitud) | 262 mm |
| Tamańo (Altura) | 237 mm |
| Tamańo (Anchura) | 157 mm |
